Beschreibung

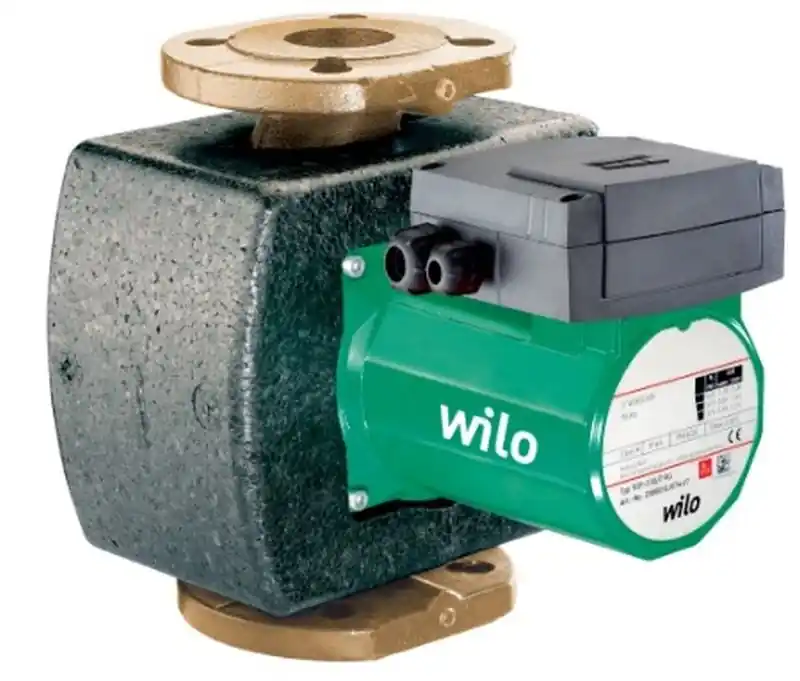

Diese Umwälzpumpe ist nur für Trinkwasser geeignet.
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion:
Manuelle Leistungsanpassung mit 3 Drehzahlstufen
Pumpen mit 1~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 ? 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Pumpen mit 3~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 ? 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Netzanschluss 3~230V mit optionalem Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
Wärmedämmschalen
Hydraulische Daten:
Fördermenge max. Q: 16,3 m
Förderhöhe bei Qmin H Qmin: 5,9 m
Produktdaten:
Maximaler Betriebsdruck PN: 10 bar
Max. Medientemperatur T: 110 °C
Min. Medientemperatur T: -20 °C
Max. Umgebungstemperatur T: 40 °C
Max. zulässige Gesamthärte in Trinkwasser-Zirkulationssystemen: 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) für 20/4 + 25/6)
Motordaten:
Netzanschluss: 3~230 V, 3~400 V, 50 Hz
Störaussendung: EN 61000-6-3
Störfestigkeit: EN 61000-6-2
Leistungsaufnahme P1 min: 120W
Leistungsaufnahme P1 max: 320 W
Motornennleistung P2: 180 W
Nennstrom IN: 0,70 A
Schutzart Motor: IPX4D
Motorschutz: optionales Auslösegerät SK 602N/622N
Isolationsklasse: H
Drehzahl max. nmax: 2700 rpm
Kabelverschraubung: 2 x PG13.5
Einbaumaße
Saugseitiger Rohranschluß: DN 40
Druckseitiger Rohranschluß: DN 40
Baulänge l0: 250 mm
Werkstoffe:
Welle: 1.4122, X39CrMo17-1
Pumpengehäuse: 5.1301, EN-GJL-250
Laufrad: PPE-GF30
Lager: Carbon, synthetic resin impregnated
Die Bilder können vom original Produkt/Artikel abweichen.
