BAT BREAKER BYD LVL (MAX. 6x B-BOX LVL) Batterieabsicherung für Speichersystem SMA+BYD

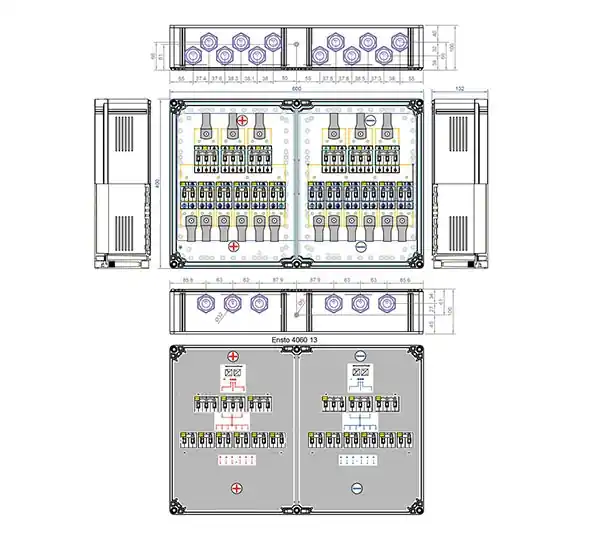

Bat Breaker für BYD LVL Premium Speicher mit 250A Breaker für 95mm² Verkabelung für Kabelschuh-Anschluss Der Bat Breaker bietet Überlast- und Kurzschlussschutz für Akkus/Batterien in beiden Potentialen. Es können bis zu 3 Batterielader/Batteriewechselrichter angeschlossen werden und es gibt 6 Akku-Parallelstränge. Die maximale DC-Spannung beträgt 60V. Der Nennstrom des Schutzschalters für den Lader beträgt 250A und hat eine Auslösecharakteristik von DC-träge (lt. Kennlinie). Der Nennstrom des Schutzschalters für den Akku Strang beträgt ebenfalls 250A und hat eine Auslösecharakteristik von DC-träge (lt. Kennlinie). Der schaltbare maximale Kurzschlussstrom beträgt 10kA. Es gibt Anschlüsse pro Potential, die vom Lader/Wechselrichter für Kabelschuhe M10 vorbereitet sind (95 qmm – Englaschenrohrkabelschuh). Ebenso sind die Anschlüsse vom Akku für Kabelschuhe M10 vorbereitet (95 qmm – Englaschenrohrkabelschuh). Die Einführungen haben Verschraubungen M32 und sind durchgehend (von ?15-25mm). Das Gehäuse hat die Schutzart IP31 und die Schutzklasse II. Es besteht aus Gfk verstärktem Polycarbonat und ist in RAL 7035 gehalten. Der Schraubdeckel ist transparent. Der + und – Bereich ist mit einer PVC-Abdeckung ähnlich RAL 7035 versehen. Der Bat Breaker kann an der Wand montiert werden. Die Umgebungstemperatur sollte zwischen 0 und 45°C liegen.
