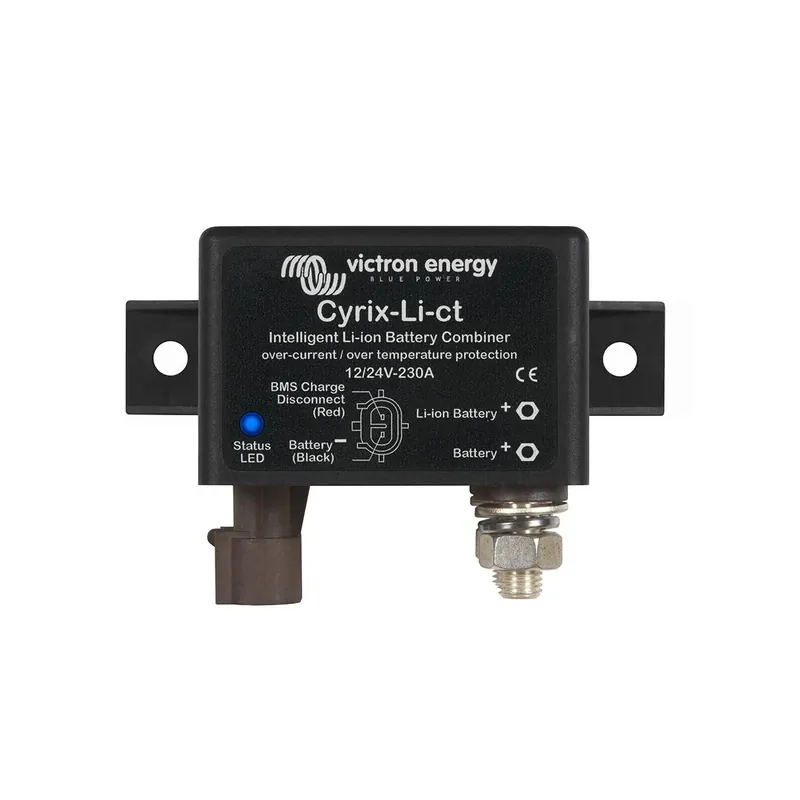

Victron Energy Cyrix-Li-Ct 12/24V-230A Batteriekoppler (MPN CYR010230412)Hochleistungs-Relais für LiFePO4 & Blei-Säure-Batterien
Der Victron Cyrix-Li-Ct 12/24V-230A (MPN CYR010230412) ist ein leistungsstarker, mikroprozessorgesteuerter Batteriekoppler für 12V- und 24V-LiFePO4- sowie Blei-Säure-Starterbatterien. Mit einer maximalen Belastbarkeit von 230A ist er die ideale Ergänzung zum VE.Bus BMS, insbesondere für Lasten, die nicht direkt über das BMS geschaltet werden können.
Funktion der Cyrix-Batteriekoppler im Allgemeinen
Der Cyrix-Li-Ct 12/24V-230A verbindet Batterien automatisch parallel, sobald eine vorgegebene Ladespannung erreicht wird, und trennt sie wieder, wenn die Spannung unter den Erhaltungswert fällt. Im Vergleich zu Trenndioden bietet er keinen nennenswerten Spannungsverlust, sodass keine Anpassung der Generatorspannung erforderlich ist.
Arbeitsweise des Cyrix-Li-Ct 12/24V-230A
Das Relais schaltet eine LiFePO4- mit einer Blei-Säure-Batterie zusammen, wenn:
-
Der „Charge Disconnect“-Ausgang des VE.Bus BMS aktiv ist,
-
Die Spannung an den Stromanschlüssen 13,4V (26,8V) beträgt.
Der Cyrix-Li-Ct schaltet sofort ab, wenn:
-
Der Steuerungsausgang „free floating“ (offener Stromkreis) anzeigt,
-
Eine Zellüberspannung oder Übertemperatur erkannt wird,
-
Die Batteriespannung unter 13,2V fällt.
Start-Assist-Funktion: Ein kurzer positiver Impuls schließt das Relais für 30 Sekunden (siehe Bedienungsanleitung). Eine integrierte TVS-Diode schützt vor Spannungsspitzen bei plötzlicher Abschaltung.
Wichtige technische Merkmale
-
Hersteller-Teilenummer: CYR010230412
-
Dauer- & Abschaltstrom: 230A
-
Kompatibilität: 12V & 24V Systeme
-
Batterietypen: LiFePO4 & Blei-Säure-Starterbatterien
Cyrix-Li-Ct als perfekte Ergänzung zum VE.Bus BMS
Das VE.Bus BMS ist zentral für den Schutz von LiFePO4-Batterien, kann jedoch nicht alle Lasten direkt steuern. Hier übernehmen VE.Bus-gesteuerte Cyrix-Schalter diese Aufgabe zuverlässig.
Lieferumfang:
-
1x Victron Cyrix-Li-Ct 12/24V-230A
-
1x 1m Anschlussleitung
-
1x Bedienungsanleitung
