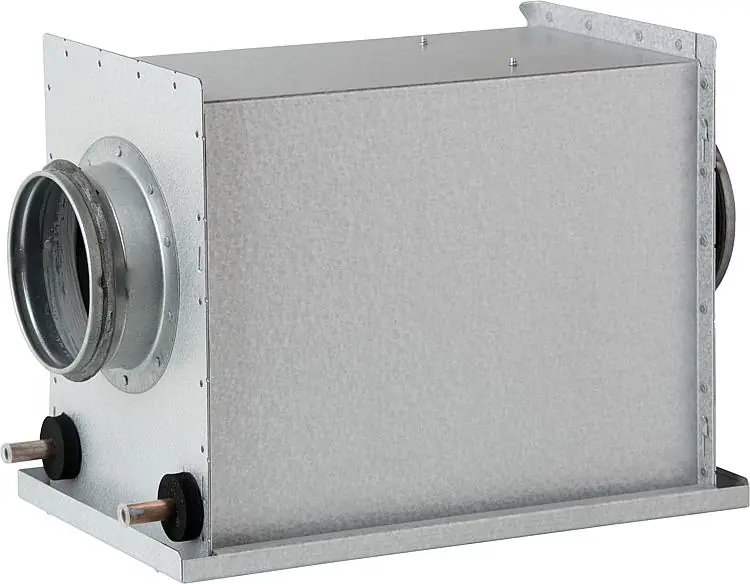

Produktinformationen „Warmwasser-Heizregister Typ MBW-100“
Warmwasser-Heizregister Typ MBW-100 – Gehäuse aus verzinktem Stahlblech – Abnehmbare Seitenwand für Inspektion und Reinigung – Für horizontalen und vertikalen Einbau – Anschluss-Stutzen luftseitig mit Gummidichtungen – Für den wasserseitigen Anschluss sind Verschraubungen vorzusehen – Lufterhitzer mit Alu-Lamellen auf CU ausgepresst – Betriebstemperatur max.: 100GradC – Betriebsdruck max.: 10 bar, Technische Daten Luftseitige Daten Wasserseitige Daten Wärmeleistung TLuft VLuft Druck VWasser KW1) KW2) GradK1) GradK2) m /h kPa1 l/h1 MBW-100 1,1 0,7 33 21 100 1 48 MBW-125 1,4 0,9 29 18 150 1 62 MBW-160 3,1 2,1 37 25 250 5 131 MBW-200 4,1 2,8 31 21 390 8 176 MBW-250 6,9 4,6 33 22 630 5 295, Maße d D mm B mm H mm d mm F mm G mm L mm Typ MBW-100 100 179 225 10 137 40 380 Typ MBW-125 125 179 225 10 137 40 380 Typ MBW-160 160 253 300 10 212 40 380 Typ MBW-200 200 253 300 10 212 40 380 Typ MBW-250 250 328 385 22 250 40 380 Typ MBW-315 315 403 460 22 325 40 380 Die Werte gelten für Außenlufttemperatur 0GradC und Vor-/ Rücklauftemperaturen: 1) 80/60GradC 2) 60/40GradC
