Beschreibung

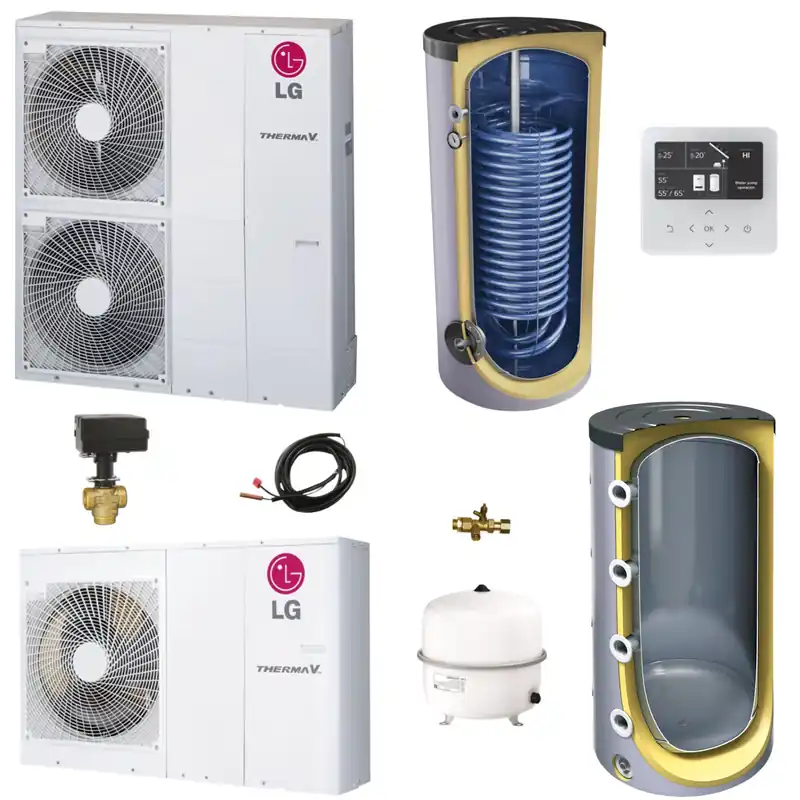

Lieferumfang:
1 Stück LG Luft-Wasser Wärmepumpe THERMA V Monoblock (in der ausgewählten Leistungsgröße 5-16 kW)
1 Stück LG RS3 Fernbedienung, inkl. 10 m Verlängerungskabel
1 Stück Schlamm- & Magnetitabscheider 1″
1 Stück Pufferspeicher bodenstehend 200 Liter oder wandhängend 100 Liter (oben wählbar)
1 Stück Ausdehnungsgefäß 35 Liter & Kappenventil (wenn Pufferspeicher ausgewählt wurde)
1 Stück Warmwasserspeicher mit Hochleistungs-Rohrregister 200-400 Liter (oben wählbar)
1 Stück 3-Wege Motorumschaltventil DN25 (wenn Warmwasserspeicher ausgewählt wurde)
1 Stück LG Brauchwasserfühler PHRSTA0 (wenn Warmwasserspeicher ausgewählt wurde)
Die Vorteile:
– Zertifizierte Qualität (Keymark, EHPA beantragt)
– Alle Modelle förderfähig
– Umweltfreundliches R32 Kältemittel
– Langlebiger Black Fin Wärmetauscher
– Schallgekapselter R1 Verdichter
– Hocheffiziente Grundfos-Umwälzpumpe integriert
– Druck und Volumenstromsensor im Hydraulikkreis
– Ansteuerung zweier getrennter Heizkreise möglich
– Bivalenzsteuerung möglich
– Innovativer Regler mit grafischer Klartextanzeige
– SD-Karte zur Datensicherung und Programmierung
– Energie- und Verbrauchserfassung
– Kombination mit Solarthermieanlage möglich
– Automatische, jahreszeitabhängige Temperaturanpassung
– Integrierte Modbusschnittstelle
– Kompatibel mit LG Home Energy Package (Photovoltaik, Batteriespeicher)
– LG Monobloc S ist selbst für Umgebungen mit strikten Lärmschutzanforderungen geeignet
– Mit einer Heizleistung von 100% – sogar bei minus 15 Grad
– Die Anbindung an das Heizungssystem erfolgt ausschließlich über Wasserleitungen (keine Kältemittelleitungen erforderlich)
– Innen- und Außengerät in einem Modul kombiniert
– Alle Komponenten, einschließlich Plattenwärmetauscher, Ausdehnungsgefäß, Wasserpumpe, Durchflusssensor, Drucksensor, Entlüftungsventil und Sicherheitsventil, sind sicher im Inneren des Geräts untergebracht
– 100% Heizleistung bei -15°C Außenlufttemperatur (Wasseraustrittstemperatur 35°C, außer bei 16-kW-Modell)
– Warmwasserbereitung über 65 °C in Verbindung mit zusätzlichen Heizstab möglich
R1 Kompressor – Revolutionäre LG-Technologie
Die Technologie bietet verbesserte Effizienz, höhere Zuverlässigkeit und einen erweiterten Betriebsbereich der Wärmepumpe, was zum Teil auf die verbesserte Kippbewegung des Scrollkompressors zurückzuführen ist.
Kombination mit Solaranlage für noch mehr Effizienz
Durch die Kombination einer Solaranlage mit der THERMA V Wärmepumpe kann die Effizienz des Warmwasser-Heizbetriebs maximiert werden.
Kraftvoll: 100 % Heizleistung bei -15°C
Die LG Monobloc S Wärmepumpe erreicht 100 % Heizleistung bei -15°C Außentemperatur ohne den Einsatz eines zusatzlichen Elektroheizstabes.
Effizient: Energieklasse A+++
Die LG Monobloc S Wärmepumpe erreicht einen COP-Wert bis zu 4,9 und die Energieklasse A+++ im Heizbetrieb bei 35°C Vorlauftemperatur.
Extra leise: 35 dB(A) Schalldruck
Die LG Monobloc S Wärmepumpe kann unter Einhaltung der in Deutschland geltenden Larmschutzvorschriften in einem Abstand von mindestens 4 Metern (basierend auf dem 9 kW Modell und im gerauscharmen Modus) zu den Nachbargebauden installiert werden.
Flexibel: Heizen, Kühlen & Warmwasser
Die LG Monobloc S Wärmepumpe kann flexibel alle Temperaturanforderungen in Ihrem Haus abdecken, wie z. B. die Fußbodenheizung mit max. 35°C Vorlauftemperatur, die Heizkorper mit max. 55°C Vorlauftemperatur und sogar die Warmwasserbereitung uber 65°C (in Verbindung mit zusatzlichem Heizstab) ist moglich. Alternativ kann die Luft/Wasser-Wärmepumpe auch fur die Kaltwasserbereitung zum Temperieren uber das Fußbodenheizungssystem eingesetzt werden.
Intuitive Bedienung der LG Wärmepumpe
– THERMA V verfügt über eine neue Regelung, die mehrere Funktionen unterstützt
– Premium-Design (farbiges LCD-Display mit 4,3 Zoll)
– Benutzerfreundliche Schnittstelle (einfache Grafiken, Symbole und Texte)
– Komfortfunktionen (einfache Einstellung von Zeitplanung und Installateureinstellung)
– Energieüberwachung ohne Zählerschnittstelle (geschätzter Stromverbrauch)
Technische Daten:
siehe Bilder
Beschreibung Wärmepumpenspeicher:
– Ausreichend große Oberfläche der Wärmetauscher für Wärmepumpen und Gasbrennwertsysteme
– Geeignet für den Betrieb mit Niedertemperatur-Wärmeträgern
– Geringerer hydraulischer Widerstand des Wärmetauschers durch größeren Durchmesser des Einlass und Auslasses auf 1 1/2″
– Hochwertige emaillierte Beschichtung für längere Lebensdauer des Wassertanks (Cystal Tech PRO)
– 2 Magnesiumanoden schützen die emaillierte Beschichtung der gesamten inneren Oberfläche des Tanks
Isolierung:
– Bestehend aus einer 50 mm Starken BASF Rigid PU Hartschaumisolierung
– Nicht abnehmbar
– Mit einer Silber – Sky – Ummantelung versehen
– Wärmeleitfähigkeit: 0,023 W·m-¹·K-¹
Speicher:
– Gefertigt aus Stahl S235JR (EN10025:2004) nach DIN4753 – 3 / DIN4753 – 6
– Spezialemailliert mit einem hochwertigen Zweischichtverfahren
– Mit einem doppelten, sehr großdimensionierten, festverschweißten Glattrohrwärmetauscher
– 2x Magnesiumanode – Serienmäßig
– Optional ist ein elektrischer Heizstab installierbar
Technische Daten 200 Liter Speicher:
Kaltwassereingang: G 1″
Warmwasserausgang: G 1″
Auschluss Rohrregister: G 1 1/2″
Zirkulationsanschluss: G 3/4″
Einbaumöglichkeit Heizstab: G 1 1/2″
Anzahl Fühlereingänge: 2 (G 1/2″)
Nennvolumen: 183 L
Wärmetauscherfläche: 2,56 m²
Wärmetauscher Volumen: 15,6 L
Max Temperatur Speicher: 95°C
Max Druck Speicher: 8 Bar
Max Druck Wärmetauscher: 6 Bar
Wärmeverlust T45K: 1,4 W
EEK: B
Gewicht: 102 kg
Höhe: 1197 mm
Durchmesser: 600 mm
Technische Daten 300 Liter Speicher:
Kaltwassereingang: G 1″
Warmwasserausgang: G 1″
Auschluss Rohrregister: G 1 1/2″
Zirkulationsanschluss: G 3/4″
Einbaumöglichkeit Heizstab: G 1 1/2″
Anzahl Fühlereingänge: 2 (G 1/2″)
Nennvolumen: 267 L
Wärmetauscherfläche: 3,84 m²
Wärmetauscher Volumen: 23 L
Max Temperatur Speicher: 95°C
Max Druck Speicher: 8 Bar
Max Druck Wärmetauscher: 6 Bar
Wärmeverlust T45K: 1,6 W
EEK: B
Gewicht: 130 kg
Höhe: 1420 mm
Durchmesser: 650 mm
Technische Daten 400 Liter Speicher:
Kaltwassereingang: G 1″
Warmwasserausgang: G 1″
Auschluss Rohrregister: G 1 1/2″
Zirkulationsanschluss: G 3/4″
Einbaumöglichkeit Heizstab: G 1 1/2″
Anzahl Fühlereingänge: 2 (G 1/2″)
Nennvolumen: 369 L
Wärmetauscherfläche: 5,05 m²
Wärmetauscher Volumen: 31 L
Max Temperatur Speicher: 95°C
Max Druck Speicher: 8 Bar
Max Druck Wärmetauscher: 6 Bar
Wärmeverlust T45K: 2,2 W
EEK: C
Gewicht: 162 kg
Höhe: 1400 mm
Durchmesser: 750 mm
Beschreibung Pufferspeiche 200 Literr:
– Standspeicher aus S235JRG2 Stahl
– Innen unbehandelt nach DIN 4753 Teil 3
– Außen grundiert
– FCKW-freie PU Hartschaumisolierung mit Mantel aus kaschiertem, farbigem Kunststoff nach DIN 4753 Teil 8
– Isolierung nicht abnehmbar
– Pufferspeicher dient zum Zwischenspeichern von Heizungswasser
Nennvolumen: 202 Liter
PU Isolierung: 50 mm
Max. Temperatur: 95 °C
Max. Betriebsdruck: 3 Bar
Wärmeverlust: 59 W
EEK: B
Gewicht: 40 kg
Durchmesser: 600 mm
Höhe: 1200 mm
Beschreibung Pufferspeiche 100 Literr:
– INSUTECH-Technologie – hochleistungsfähige Isolierung zur Aufrechterhaltung der Temperatur des Heizungswassers
– Anschlüsse aus Polyamid für geringere Wärmeverluste
– Speziell gefertigte Anschlüsse für einen optimalen Mischprozess
– 4 Eingänge, 4 Ausgänge mit G 1 1/2″ für eine hohe Durchflussrate
– 2 Öffnungen für den Einbau eines Tmeperaturfühlers
– Integrierte Befestigungsplatte für die vertikale Wandmontage
– Außenmmntel aus Stahlblech, weiß lackiert
– Revisionsöffnung vorhanden
Nennvolumen: 100 Liter
PU Isolierung: 40 mm
Max. Temperatur: 95 °C
Max. Betriebsdruck: 6 Bar
Wärmeverlust: 61 W
EEK: C
Gewicht: 28 kg
Durchmesser: 496 mm
Höhe: 985 mm
Installationshinweis:
Bei elektrischen Geräten mit einem Anschlusswert von 400V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen.
