Beschreibung

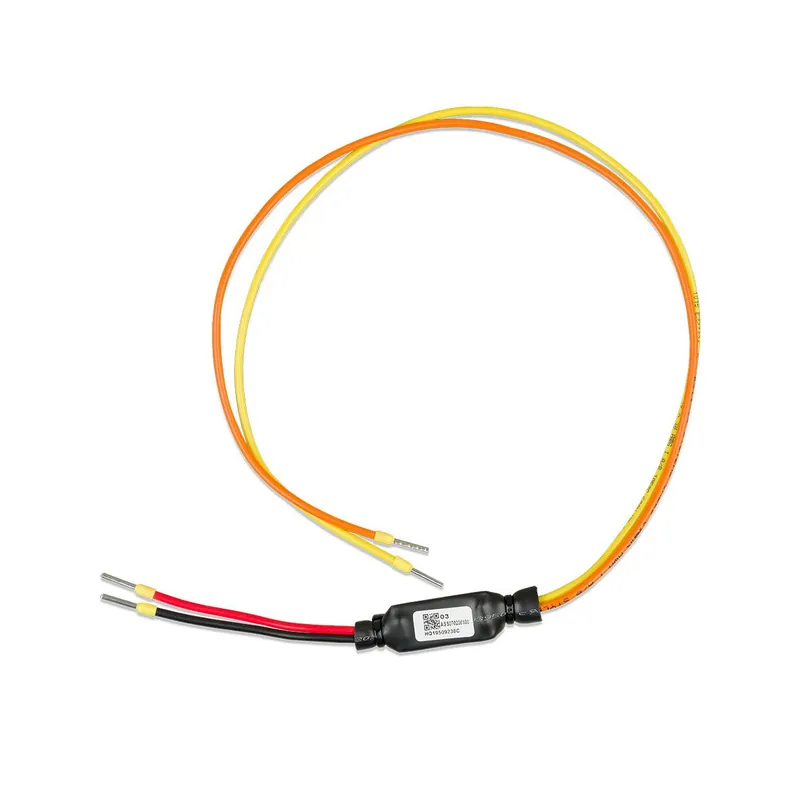

Das Verbindungskabel von Victron Energy (MPN ASS070200100) ermöglicht die sichere Verbindung eines nicht VE.Bus BMS (Smart BMS CL 12/100 oder smallBMS) mit einem MultiPlus (MultiPlus, MultiPlus Compact oder MultiPlus-II). Das Kabel sorgt dafür, dass der MultiPlus automatisch abgeschaltet wird, sobald das BMS einen Niederspannungs-, Hochspannungs- oder Temperaturalarm in der Victron Lithium-Eisen-Phosphat (LiFePO4) Smart-Batteriebank erkennt. Sobald der Alarmzustand behoben ist, schaltet das BMS den MultiPlus wieder ein, um den Betrieb fortzusetzen.
Kompatibilität:
-
MultiPlus 500VA1600VA
-
MultiPlus Compact 800VA2kVA
-
MultiPlus-II
-
Steuerung über Last-/Ladetrennausgänge bzw. Last-/Ladegeräteausgänge
Verdrahtungshinweise:
-
Bei MultiPlus 500VA1200VA: Schwarzer Draht an die AN-Klemme, roter Draht an die (+)-Klemme.
-
Bei MultiPlus Compact 800VA2kVA: Schwarzer Draht an die mittlere Klemme, roter Draht an die rechte (IN) Klemme.
-
Bei MultiPlus-II: Schwarzer Draht an den unteren (-) Anschluss, roter Draht an den oberen (+) Fern-Ein-Aus-Anschluss.
Wichtiger Hinweis:
Sowohl die Last-/Ladetrennausgänge des Smart BMS CL 12/100 als auch die Last-/Ladegeräteausgänge des smallBMS müssen sich im Zustand Hoch befinden, damit der MultiPlus funktionieren kann. Nach einer Abschaltung aufgrund niedriger Batteriespannung sollte die Lichtmaschine laufen oder ein Batterieladegerät auf der Primärseite des BMS verwendet werden, um das System zurückzusetzen. Der MultiPlus schaltet sich dann automatisch ein und beginnt den Ladevorgang (sofern er an eine AC-Stromquelle angeschlossen ist).
Lieferumfang:
1x Victron Energy Verbindungskabel für Smart BMS CL 12/100 auf MultiPlus (ASS070200100)
