Beschreibung

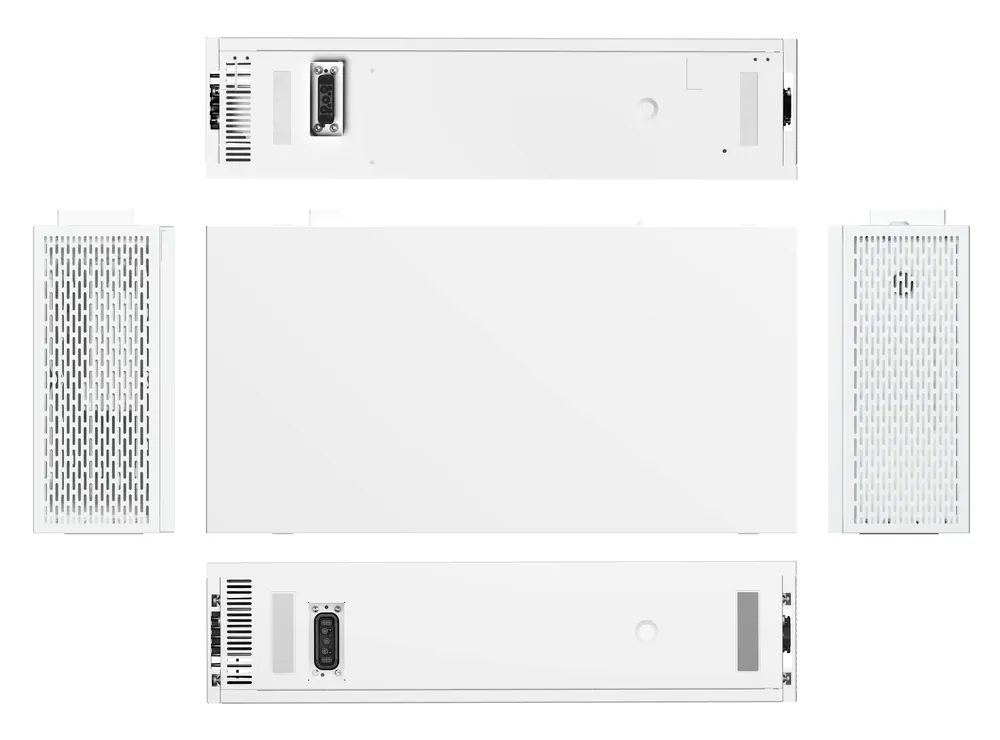

Midea MHELIOS MX1-BAT5 5,12 kWh Batteriepack
5,12 kWh GesamtkapazitätDas Midea MHELIOS MX1-BAT5 Batteriepack bietet eine Batteriekapazität von 5,12 kWh und eine nutzbare Energie von 4,8 kWh. Damit eignet es sich als Speichermodul innerhalb der Midea MHELIOS Energy Storage Unit.
Modular erweiterbares SpeichersystemDas System unterstützt bis zu 8 Batteriemodule im Parallelbetrieb. Dadurch kann die Speicherkapazität flexibel von 5,12 kWh bis maximal 40,96 kWh erweitert werden.
Lithium-Eisenphosphat-ZelltechnologieDas Batteriepack basiert auf Lithium-Eisenphosphat-Technologie (LiFePO4). Diese Zelltechnologie ist im Datenblatt für die Midea MHELIOS Energy Storage Unit angegeben.
Robustes Gehäuse mit IP66-SchutzartDie Batterieeinheit verfügt über die Schutzart IP66 und ist laut Datenblatt für den Innen- und Außenbereich geeignet.
Schnelle und flexible InstallationDas modulare Plug-Design ermöglicht eine zeitsparende und flexible Installation. Die Aufstellung erfolgt standardmäßig über einen Bodenstandfuß, optional ist eine Wandmontage möglich.
Modulares Batteriepack für die Midea MHELIOS Energy Storage Unit
Das Midea MHELIOS MX1-BAT5 ist ein Batteriemodul für die Midea MHELIOS All-in-One Energy Storage Unit. Es bietet eine Gesamtkapazität von 5,12 kWh und eine nutzbare Energie von 4,8 kWh. Die maximale Lade- und Entladeleistung beträgt 2,5 kW, die Peak-Lade- und Entladeleistung liegt bei 3,5 kW.
Das Batteriepack arbeitet mit einer Nennspannung von 410 V und einem Betriebsspannungsbereich von 362464 Vdc. Die Kommunikation erfolgt über CAN. Für das gesamte Speichersystem werden außerdem CAN, RS485, WLAN und Ethernet als Kommunikationsschnittstellen angegeben.
Die Batterieeinheit ist kompakt aufgebaut und hat Abmessungen von 710 x 370 x 170 mm bei einem Gewicht von 50 kg. Die passende Basis wird mit 710 x 95 x 170 mm und einem Gewicht von 6,4 kg angegeben. Die Parallelbox misst 710 x 55 x 170 mm und wiegt 2,5 kg.
Das System ist modular aufgebaut und kann auf bis zu 8 Batteriemodule erweitert werden. Je nach Anzahl der Batteriemodule sind Gesamtkapazitäten von 5,12 kWh bis 40,96 kWh möglich. Die nutzbare Energie reicht dabei von 4,8 kWh bis 38,4 kWh.
Für den Einsatz ist ein Betriebstemperaturbereich von -20 °C bis +50 °C angegeben. Die maximale Betriebshöhe beträgt = 3000 m, der relative Feuchtigkeitsbereich liegt bei 0100 %. Die Kühlung erfolgt über natürliche Konvektion. Laut Datenblatt ist das System für den Innen- und Außenbereich geeignet und verfügt über die Schutzart IP66.
Das Batteriepack nutzt Lithium-Eisenphosphat-Zelltechnologie und ist laut Datenblatt mit einem integrierten Pack-Optimizer ausgestattet. Dieser unterstützt die Kombination neuer und alter Batteriemodule in einem System. Zusätzlich werden ein integriertes Brandschutzmodul, ein BMS auf Zellebene, Druckentlastung und mehrere Sensoren als Schutzfunktionen angegeben.
Als Zertifizierungen und Standards werden IEC 62477, EN 61000-6-1, EN 61000-6-3, IEC 62619, UN38.3, IEC 62040-1 und VDE2510-50 genannt.
