Beschreibung

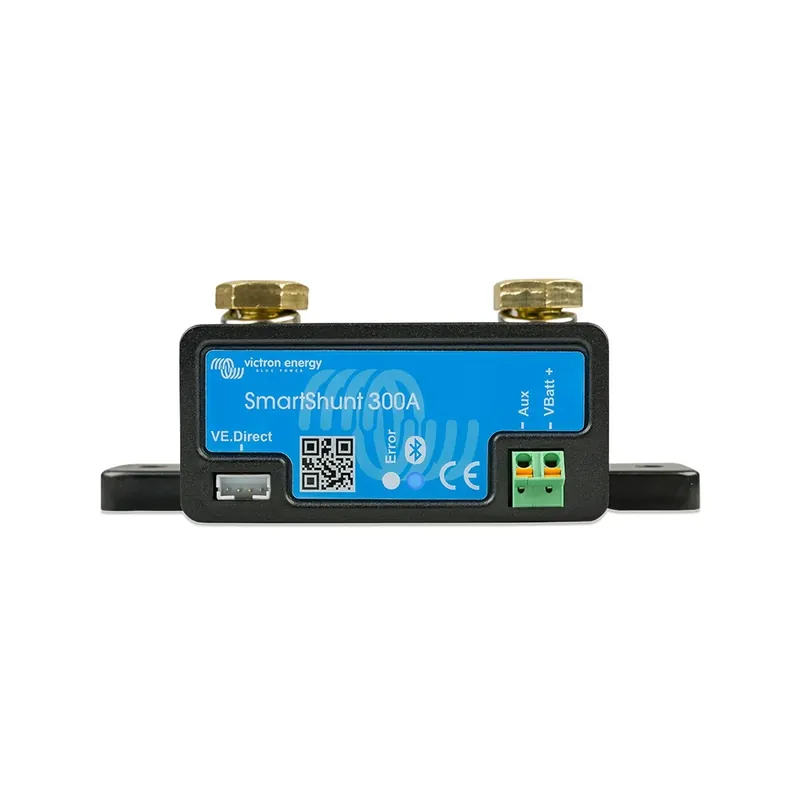

Der Victron SmartShunt 300 A / 50 mV (MPN SHU050130050) ist die kleinste Baugröße der SmartShunt-Reihe: ein All-in-one-Batteriemonitor ohne Display, dessen Messwerte per Bluetooth in der VictronConnect App erscheinen. Erfasst werden Batteriespannung, Strom, verbrauchte Amperestunden, Ladezustand und Restlaufzeit.
Mit 44 × 120 × 44 mm passt das Gerät auch in beengte Batteriefächer, der Anschluss erfolgt über M8-Bolzen mit maximal 10 Nm. Der Shunt wird in die Minusleitung eingesetzt (BATTERY MINUS zur Batterie, SYSTEM MINUS zum Bordnetz); die Versorgung übernimmt eines der beiden mitgelieferten roten Sicherungskabel am Pluspol. Der Messbereich von 300 A deckt Bordnetze in Wohnmobil, Kastenwagen, Boot und Inselanlage ab, in denen kein sehr großer Wechselrichter arbeitetfür höhere Ströme führt Victron die Baugröße 500 A.
Besondere Merkmale & Ausstattung
- Messbereich 300 A bei 50 mV Shunt-Nennabfall, Versorgungsspannungsbereich 6,5 bis 70 V DC
- Kompakte Baugröße 44 × 120 × 44 mmdie kleinste Baugröße der SmartShunt-Reihe, für beengte Batteriefächer
- Batteriemonitor ohne eigenes Displaydie Anzeige übernimmt Smartphone oder Tablet über die VictronConnect App per Bluetooth (typische Reichweite 10 bis 15 m)
- Genauigkeit ± 0,4 % bei der Strommessung und ± 0,3 % bei der Spannungsmessung; Auflösung ± 0,01 A und ± 0,01 V sowie ± 0,1 Ah, ± 0,1 % Ladezustand und ± 1 min Restlaufzeit
- Eigenverbrauch unter 1 mA, Offset unter 10 mA; Batteriekapazität von 1 bis 9999 Ah einstellbar
- Zusatzeingang (Aux) für genau eine von drei Funktionen: Spannung einer zweiten Batterie (etwa der Starterbatterie), Mittelpunktmessung oder Temperatursensor
- VE.Direct-Kommunikationsport für die Anbindung an ein GX-Gerät, VE.Smart Networking wird unterstützt
- Trendspeicher über 46 Tage für Batteriespannung, Strom, Ladezustand und Aux-Eingang
- Anschlussbolzen M8 mit maximal 10 Nm Anzugsdrehmoment, Befestigungslöcher 2 × 6,5 mm, Schutzart IP21
- Kein programmierbarer optischer oder akustischer Alarm und kein programmierbares Relaisdiese Funktionen bietet innerhalb der Baureihe nur der BMV-712
Lieferumfang
- SmartShunt 300 A / 50 mV
- Zwei rote Anschlusskabel, je 1,5 m lang und je mit 1-A-Sicherungeines für den Plusanschluss der Versorgungsbatterie, das zweite für die Starterbatterie oder die Mittelpunktmessung
Hinweis: Temperatursensor (Artikelnummer ASS000100000), VE.Direct-Kabel, VE.Direct-zu-USB-Schnittstelle und GX-Gerät führt Victron als Zubehörsie sind nicht im Lieferumfang enthalten. Wird der Aux-Eingang laut Handbuch für den Temperatursensor genutzt, werden die beiden mitgelieferten roten Sicherungskabel nicht benötigt. In Fahrzeugen und Booten mit Metallchassis kann die Bluetooth-Reichweite stark sinken; Victron nennt als Lösung den VE.Direct-Bluetooth-Dongle ASS030536011 bei abgeschaltetem internen Bluetooth.
Alle technischen Daten finden Sie im Reiter Technische Details.
