Beschreibung

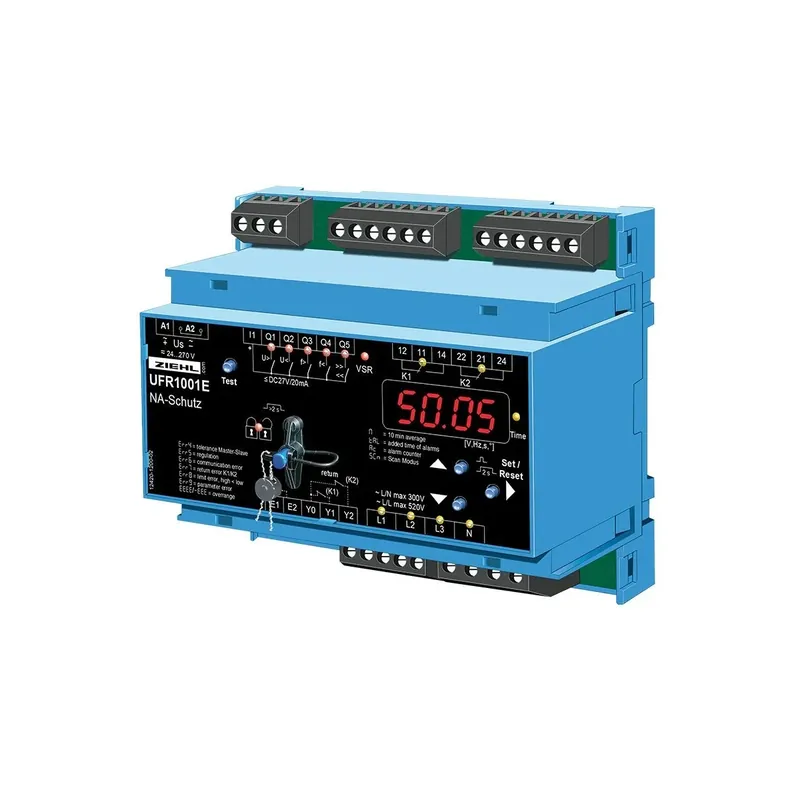

Das Netzentkupplungsrelais UFR1001E (MPN REL100100000) ist ein hochentwickeltes Überwachungsgerät, das Spannung und Frequenz in Dreh- und Wechselstromnetzen überwacht. Es erfüllt die Anforderungen der VDE-AR-N 4105:2018-11 für den zentralen Netz- und Anlagenschutz (NA-Schutz) in Eigenerzeugungsanlagen zur Einspeisung ins Niederspannungsnetz sowie der VDE-AR-N 4110:2018-11 für den Einheiten-Schutz an Erzeugungseinheiten im Mittelspannungsnetz.
Hauptmerkmale:
- Zweikanaliger Aufbau: Das Relais ist störsicher und zweikanalig konzipiert, um eine zuverlässige Überwachung zu gewährleisten.
- Spannungsüberwachung: Unter-/Überspannungsüberwachung von 15-520V, erweiterbar mit Spannungswandlern bis 1000V. Messungen können gegen Neutralleiter oder zwischen Phasen durchgeführt werden.
- Frequenzüberwachung: Überwacht Unter-/Überfrequenzen im Bereich von 45-65 Hz.
- Spannungsqualitätsüberwachung: Inklusive Überwachung des 10-Minuten-Mittelwerts der Spannungsqualität und Nullspannungserkennung.
- Alarmmanagement: Integrierter Alarmzähler für bis zu 100 Alarme mit Auslösewert, Ursache und relativem Zeitstempel.
- Fernabschaltung: Standby-Eingang mit Zähler und Zeitspeicher ermöglicht Fernabschaltung.
- Benutzerfreundlichkeit: Einfache Inbetriebnahme und Programmierung durch voreingestellte Grundprogramme und Grenzwerte für verschiedene Anwendungen. Eine Test-Taste und Simulationsfunktion erleichtern die Messung der Abschaltzeiten.
Anwendungsbereiche:
Das UFR1001E eignet sich ideal als übergeordneter NA-Schutz in Anlagen, bei denen kein Q-U-Schutz erforderlich ist. Es kann sowohl in Niederspannungsnetzen als auch in Mittelspannungsnetzen eingesetzt werden, um die Sicherheit und Stabilität der Energieeinspeisung zu gewährleisten.
Lieferumfang:
- 1x Victron (Ziehl) UFR1001E Netzentkupplungsrelais
